手机板功能测试治具

手机板功能测试治具


图1


图2

产品特点：

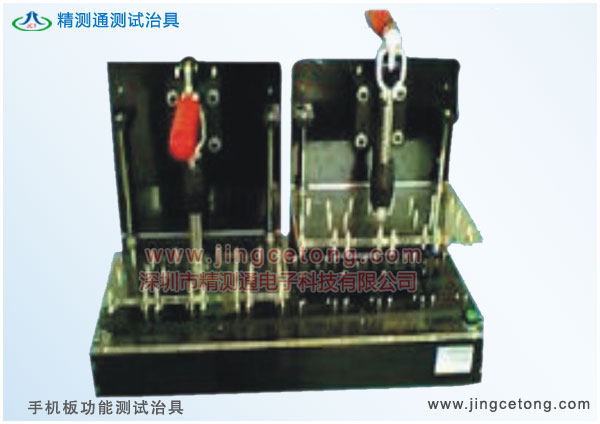

1.图（1）是手机功能测试治具.

PCB板上按键部分的所有开关，喇叭、咪头、听筒和LCD都是要下探针测试。主要材料：黑色有机玻璃和透明有机玻璃，进口复位开关。

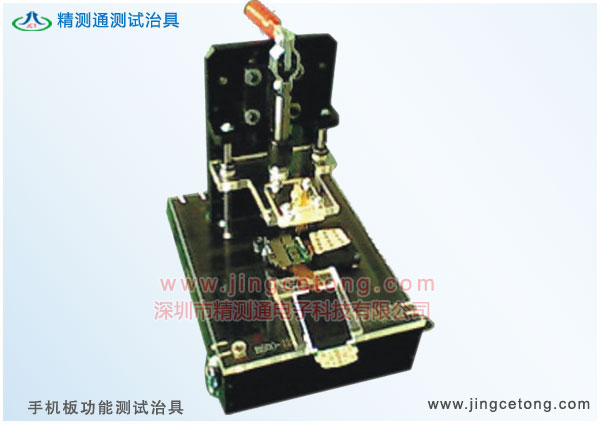

2.图（2）校准测试治具.

PCB板上只须测试下载的正负极，电源的正负极和一个开机的测试点，共五个测试点。



3.图（3）下载测试治具.

这是一台一托八的手机板测试治具，治具上同时测试八片PCB板，主要是为了提高生产效率。有时也图（1只能测试六片，因为有些PCB板上没有设计下载的两个测试点， 进行下载测试时只能插USB接头下载，为了方便操作所以只能做成一托六的测试治具。

PCB板上只须测试下载的正负极，电源的正负极和一个 开机的测试点，共5个测试点。
